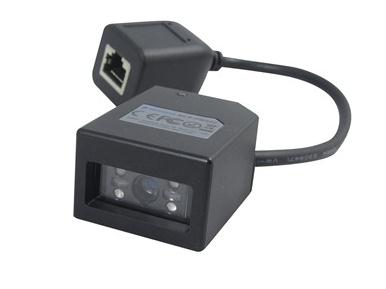

新大陆Newland NLS-FM420系列嵌入式二维扫描模组

产品简介

这款高性能嵌入式CMOS二维条码扫描器专为客户提供的OEM产品应用，它可方便嵌入各种设备作为条码的识读组件应用，如展示亭，检票机、自动售卖机等。

产品特性

该扫描器，采用自主的核心技术UIMG。完全由本公司独立设计制造。UIMG包含光学系统、光电耦合系统、图形数字化、编解码、图形处理、嵌入式系统等一系列综合性技术。可识读全部国际标准一维条码和主流二维码（QR Code，DataMatrix，PDF417, Aztec，Maxicode等），识读性能达到国际先进水平。可通过本公司所提供的应用配套，识读用户自定义的各种条码。

新大陆NLS-FM420二维扫描模组的规格参数：
性能参数
识读模式：CMOS
分辨率：752 * 480
接口：RS232 / USB 1.1
识读码制：
2D：PDF417, QR Code (Model 1/2), DataMatrix (ECC200, ECC000, 050, 080, 100,140), Aztec, Maxicode, LP Code, Chinese-Sensible Code等
1D：Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ISBN/ISSN, Code 93等
条码灵敏度：倾斜：45°；旋转：360°；偏转：45°
识读精度：≥ 3mil
光源：LED(617.5 nm – 633.5 nm)
光源强度：320 LUX (130 mm )
识读景深：35mm ~ 210 mm
打印对比度：≥ 25%
环境光照度：0 ~ 100,000 LUX
机械/电气化特性
功率：1.75W
电压：DC 5 V
电流
最大电流：420 mA
工作电流：260 mA
空闲电流：1 mA
环境
工作温度：-5℃ - +45℃
储存温度：-40℃ - +60℃
相对湿度：5% - 95%（无凝结）
认证FCC ：Part15 Class B, CE EMC Class B
数据线
RS232：用于连接FM420和信息接收主机，带适配器接口。
USB：用于连接FM420和信息接收主机。
电源适配器ADP50：5V电源适配器，配合数据线（型号：CBL-FM420R）给FM420供电。其输出为: DC5V, 0.5A; 输入为: AC100~240V, 50~60HZ.
**测试条件如下：
Code39，4 Bytes ; 最小条空宽度 = 10mil；宽窄比 = 3:1 ; PCS = 1.0 ; 条码高度 = 12mm；
测试距离 = 100mm; 环境温度=23℃ ; 环境照度= 200 LUX
