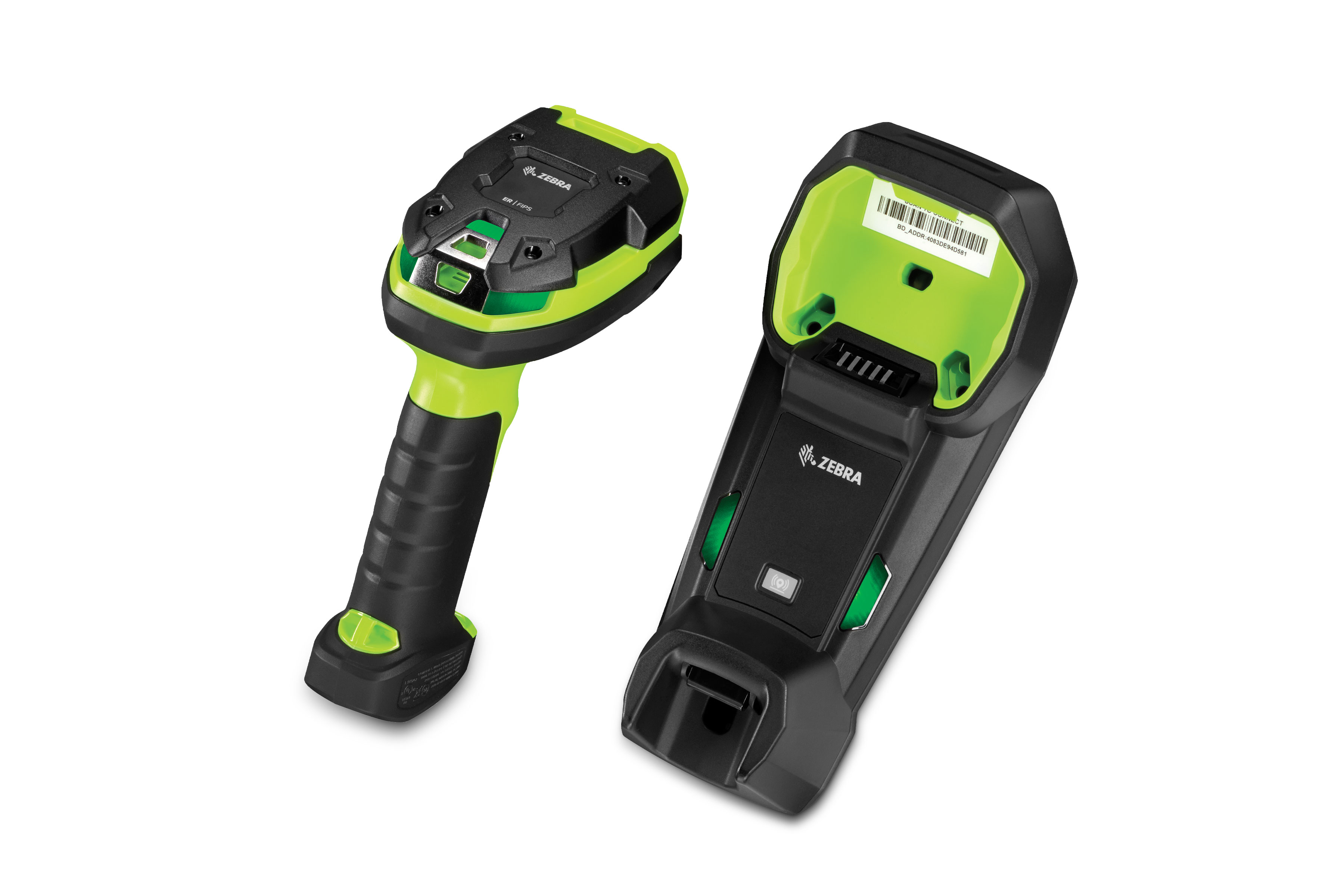

ZEBRA斑马 DS3600-DPA 超坚固型条码扫描器
物理参数
| 尺寸 | 有绳：7.3 in. 长 x 3.0 in. 宽 x 5.2 in. 高 |
| 重量 | 有绳：10.72 oz./304 g 无绳：14.18 oz./402 g |
| 输入电压范围 | 主机电源：下限 4.5 VDC，上限 5.5 VDC 外部电源：下限 11.4 VDC，上限 12.6 VDC |
| 工作电流 | DS3608-DPA（有绳）：360 mA（RMS 典型值） |
| 待机电流 | DS3608-DPA（有绳）：100 mA（RMS 典型值） |
| 颜色 | 灰色和黑色 |
| 支持的主机接口 | USB、RS232、键盘接口 工业以太网：EtherNet/IP、Profinet、Modbus TCP 和标准 TCP/IP |
| 电池 | PowerPrecision+ 3100 毫安可充电锂离子电池 |
| 用户指示器 | 直接解码指示器；LED；蜂鸣器；震动 |
性能参数
| 充满电的扫描次数 | 100,000+ |
| 图像采集 | 基本图像采集功能 |
| 照明 | 直接：两 (2) 个暖白光 LED 灯； 漫射：环状红色 634 nm LED |
| 瞄准器 | 655 nm 激光 |
| 成像仪视域 | 水平：46°，垂直：30° |
| 图像传感器 | 1,280 x 960 像素 |
| 打印对比度下限 | 反射差下限 15% |
| 偏移/倾斜/旋转 | 偏移：± 60° 倾斜：± 60° 旋转：± 360° |
解码功能2
| 一维 | Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、 GS1 DataBar、Base 32 (Italian Pharma) |
| 二维 | PDF417、Micro PDF417、Composite Codes、TLC-39、 Aztec、DataMatrix、MaxiCode、QR Code、Micro QR、 汉信码 (Han Xin)、邮政编码 |
| IUID 支持 | 支持 IUID 解析，具备根据应用要求而读取、 区分 IUID 字段的能力 |
用户环境
| 工作温度 | 有绳：-22°F 到 122°F/-30°C 到 50°C 无绳：-4°F 到 122°F/-20°C 到 50°C |
| 存储温度 | -40°F 到 158°F/-40°C 到 70°C |
| 湿度 | 5% 到 95%，无冷凝 |
| 跌落规格 | DS36X8：室温条件下，可承受多次从 10.0 ft/3.0 m 的高度坠落到混凝土地面 DS3678：-20° C 到 50° C 条件下，可承受多次从 8.0 ft/2.4 m 的高度坠落到混凝土地面 DS3608：-30° C 到 50° C 条件下，可承受多次从 8.0 ft/2.4 m 的高度坠落到混凝土地面 |
| 滚动规格 | 可承受从3.3 ft./1.0 m处翻滚7500 次 |
| 密封等级 | 扫描器：IP65 和 IP68，符合适用的 IEC 密封规格 FLB 通讯座：IP65 |
| 静电释放 (ESD) | 按照 EN61000-4-2，±20 KV 空气放电、±10 KV 直接放电、±10 KV 间接放电 |
| 环境光抗扰度 | 0 到 10,037 英尺烛光/0 到 108,000 Lux（直接光照） |
实用工具和维护
| 123Scan | 通过程序设定扫描器参数、升级固件、提供已扫描条码的数据并打印报告。如需了解详情，请访问 www.zebra.com/123Scan |
| 扫描器 SDK | 生成功能多样的扫描器应用程序，包括文档、驱动程序、测试实用工具和示例源代码。如需了解详情，请访问 www.zebra.com/windowsSDK |
| 扫描器管理服务 (SMS) | 远程管理您的 Zebra 扫描器并查询其资产信息。如需了解详情，请访问 www.zebra.com/sms |
| 网络连接 | 无需其他转换设备，即可直接将 3600 系列扫描器无缝连接到工业以太网。如需了解详情，请访问 www.zebra.com/NetworkConnect |
无线连接
| 蓝牙无线通讯 | Bluetooth Class 1，版本 4.0 (LE)，串行端口 (SPP) 和 HID 配置文件 |
| 数据速率 | 经典蓝牙：3 兆比特/秒（2.1 兆比特/秒） |
| 无线通讯范围 | 室外直线视距：1 类：下限 300 ft. (100.0 m)；2 类：下限 30 ft. (10.0 m) |
法规
环境 |
RoHS EN 50581: 2012 |
| 电气安全 | 欧盟安全：EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + AC 2011 + A2: 2013；国际安全：IEC 60950-1: 2005 + A1: 2009 + A2: 2013 美国/加拿大安全性：UL 60950-1，第二版，CAN/CSA-C22.2 No. 60950-1-07 |
| 激光/LED 安全 | 根据 IEC/EN 62471 (Ed 1)，为风险豁免组 LED 根据 IEC/EN 60825-1 (Ed 3)，为 2 级激光 符合 21CFR1040.10 规定 |
| EMI/RFI | IT 辐射：EN 55022: 2010/AC: 2011（B 级）； IT 抗光性：EN 55024: 2010；重工业：EN 61000-6-2: 2005/AC:2005；谐波电流辐射：EN 61000-3-2: 2006 + A1: 2009 + A2: 2009（B 级）；电压波动和闪变： EN 61000-3-3: 2013；医用电气设备：EN 60601-1-2: 2007/AC: 2010, IEC 60601-1-2: 2007（已修订）；无线射频设备：47 CFR 第 15 部分，B 子部分，B 级 数字设备：ICES-003 第 5 版，B 级 |
解码范围（标准）3
码制/分辨率 |
近/远 |
| Code 39：3.0 密耳 | 0.5-4.7 in./1.3-11.9 cm |
| Code 39：5.0 密耳 | 0.2-5.6 in./0.5-14.2 cm |
| PDF417：6.6 密耳 | 0.1-4.0 in./0.3-10.2 cm |
| Datamatrix：5.0 密耳 | 1.2-2.9 in./3.0-7.4 cm |
| Datamatrix：10.0 密耳 | 0.1-4.9 in./0.3-12.5 cm |
| QR：10.0 密耳 | 0.1-4.8 in./0.3-12.2 cm |
| 100% UPC：13.0 密耳 | ⁴1.0-5.8 in./⁴2.5-14.7 cm |
| C128：15.0 密耳 | ⁴3.3-10.0 in./⁴8.4-25.4 cm |
EA3600 Network Connect 工业以太网
| 支持的网络协议 | EtherNet/IP、Profinet、Modbus TCP、TCP/IP |
| 认证 | ODVA EtherNet/IP、PROFIBUS |
| 标准 | 符合 IEEE 802.3af 标准 |
| 电源 | 12 VDC 或 24 VDC，1 安培 |
| LED 指示灯 | LED1 电源指示灯：绿/黄双色 LED 灯； 绿色：单元已通电并且正常；黄色：引导装载程序中 LED2 链接状态指示灯：PHY 控制的黄色 LED 灯闪烁 表示以太网通信 |
| 安装 | DIN 导轨支架；可安装宽导轨 (120mm) 和窄导轨 (35mm) |
| 工业以太网客户应用开发 | 设备定义文件（Profinet 和 EtherNet/IP）：EDS 文件；GSD 文件；可在 TIA（完全集成自动化）版本 13 或更高版本的三种扫描模式之间切换的单个示例应用程序，Step 7 版本 5.5，Logix Studio 5000 版本 24 西门子 IDE 的功能块 (FB)：TIA，Step 7 版本 5.5（Step 7 版本 5.5 FB 应以 INT 形式接收 IO 地址） 罗克韦尔 IDE 例行程序 |
